Ansys模拟弹头撞击钢板过程

发布日期:2019-10-29 07:46:47浏览次数:174

一、采用显示动力学模块进行分析

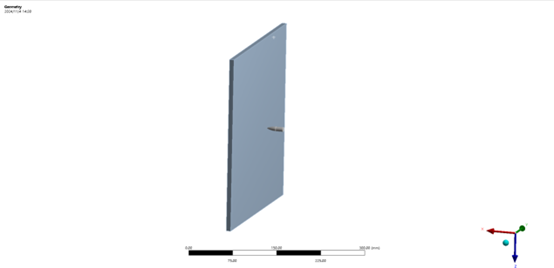

二、几何模型:弹头、钢板


三、材料模型:

弹头和钢板都采用4340钢,使用JC本构模型,具体参数如图所示。

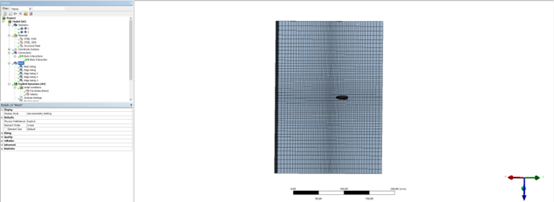

四、网格划分

在钢板与弹头接触的位置进行网格细分。

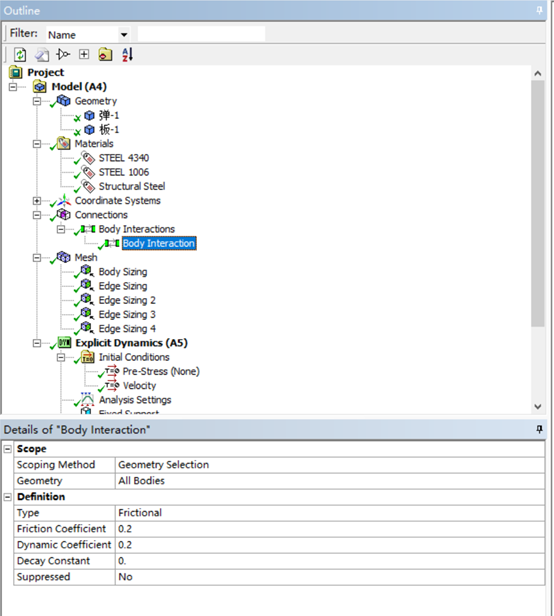

五、接触设置:

钢板和弹头采用体相互作用,有摩擦,摩擦系数为0.2


六、边界条件、

6.1钢板四周表面固定约束

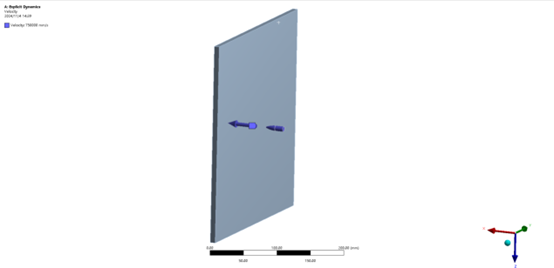

6.2初始条件:

弹头初始速度为750m/s


6.3分析设置:

分析时长为1.5e-4s,最大迭代次数1e7。


七、结果:

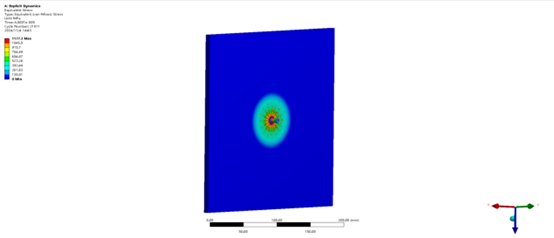

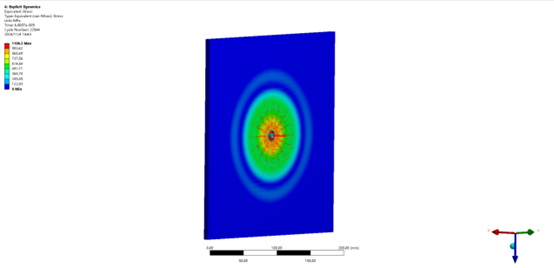

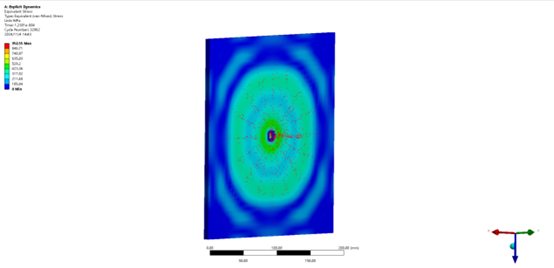

不同时刻的等效应力云图,可见应力波在钢板中的传播形式。

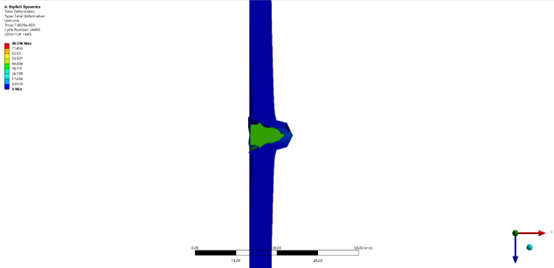

子弹侵彻钢板剖面图,
