如何将AURIX TC4x工程从ADS Limited移植到SmartCode

1 概述

   英飞凌新一代的AURIX™ TC4x系列芯片是一个异构多核芯片，最多可搭载6个增强型TriCore™ V1.8P内核，支持虚拟化，主频400MHz，个别型号可达500MHz；具有一个基于新思ARC内核的并行处理单元PPU，在处理快速向量运算、基础神经网络算法及一些其它复杂算法上有着巨大优势；具有一个基于TriCore1.8内核的信息安全实时模块CSRM，GTM的版本升级到4.1，仍然保留了基于8051架构的SCR内核（详见图 1）。

                                                       图1英飞凌TC4x芯片架构

    TASKING SmartCode是市面上最早推出的可以全面支持TC4x系列所有内核架构的编译器工具集，符合信息安全和功能安全的需求，可获得功能安全和信息安全标准的认证。ADS（AURIX Development Studio）Limited是英飞凌基于SmartCode进行精简定制的非商用版本，性能上做了裁剪，内核方面仅支持TriCore主核和PPU。

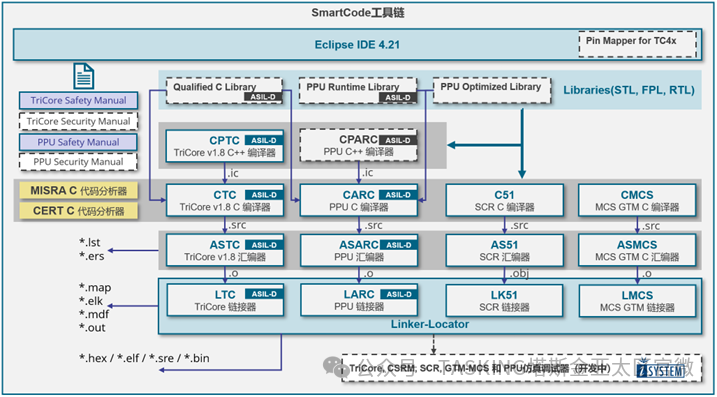

                        图2 SmartCode的架构图

  随着英飞凌TC4x系列芯片的推广，不少工程师拿到了Demo板和基于ADS limited的代码，代码移植到SmartCode的过程中经常会遇到代码编译报错的问题。为解决此类问题，方便工程师专注于应用程序的开发，本文总结了代码移植过程中的必要操作，以及可能的报错和解决方法。

2 工程移植

      TASKING SmartCode和ADS Limited虽然同出一源，但在细节上有些不同，因此ADS的工程如果直接导入到SmartCode会报错。工程移植，实际上需要新建一个TASKING SmartCode的工程，然后将ADS Limited工程中的源文件和链接脚本文件(.lsl文件)添加到新建工程当中。以TriCore工程为例，具体的步骤如下：

2.1 新建工程

  打开软件，点击“New” à选择“TASKING TriCore C/C++ Project”（见图 3），然后弹出如图 4所示的窗口。在“Project name”栏目内填写名字，工程类型选择“Empty Project”，然后点击“Next”进行下一步。

                             图3 选择“TASKING TriCore C/C++ Project”

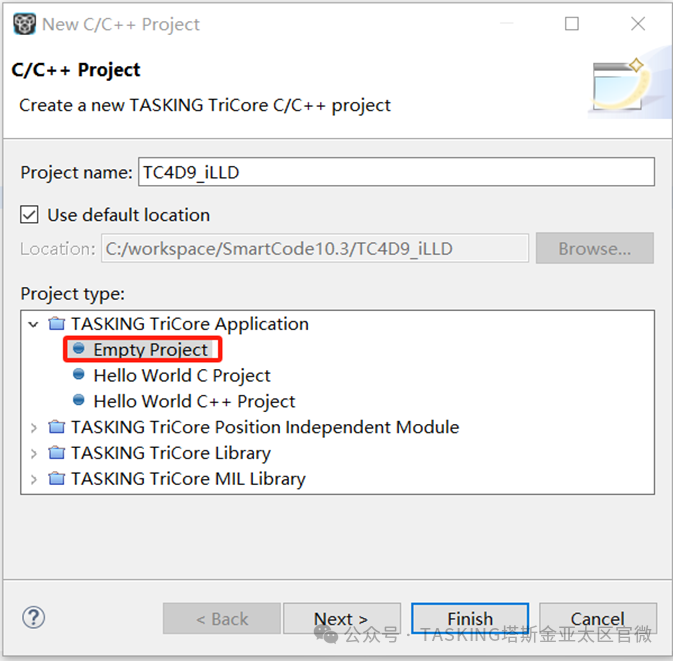

                                              图4 工程创建窗口

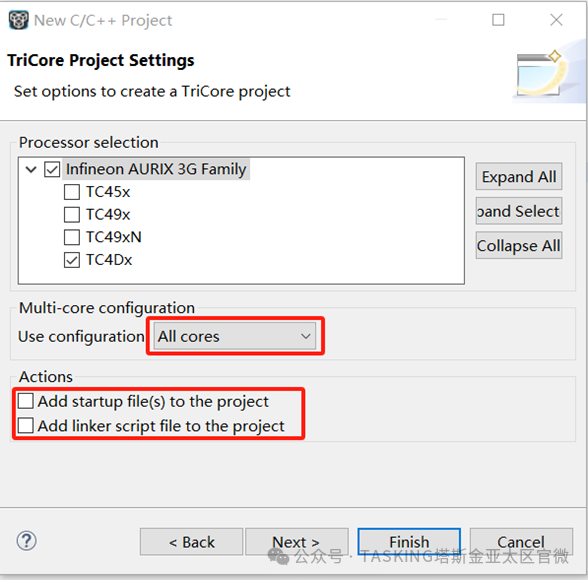

   切换到如图5所示窗口。在这个窗口中，选择芯片类型，去除“Actions”的所有选项，不使用默认的启动文件和链接脚本文件，多核配置项根据需要可选择“All cores”，然后点击“Finish”完成工程的创建工作。

                    图5 工程设置

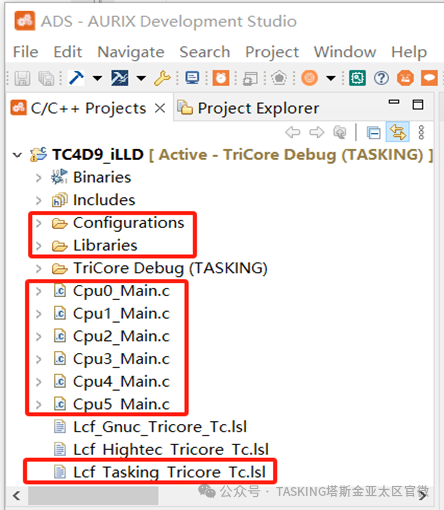

  此时这只是一个空白工程，需要将ADS工程中的源文件和LSL文件添加到新建的工程中。方法：选定文件进行复制，然后在TASKING SmartCode的工程窗口中右键点击目标工程，然后选择“Paste”，将文件都添加到工程中去。这里注意，只复制源文件和TASKING格式的lsl文件，即红框选取的部分。一定不要选择TASKING_Debug文件夹下的内容。

      图 6 从ADS工程复制到SmartCode工程的必要文件

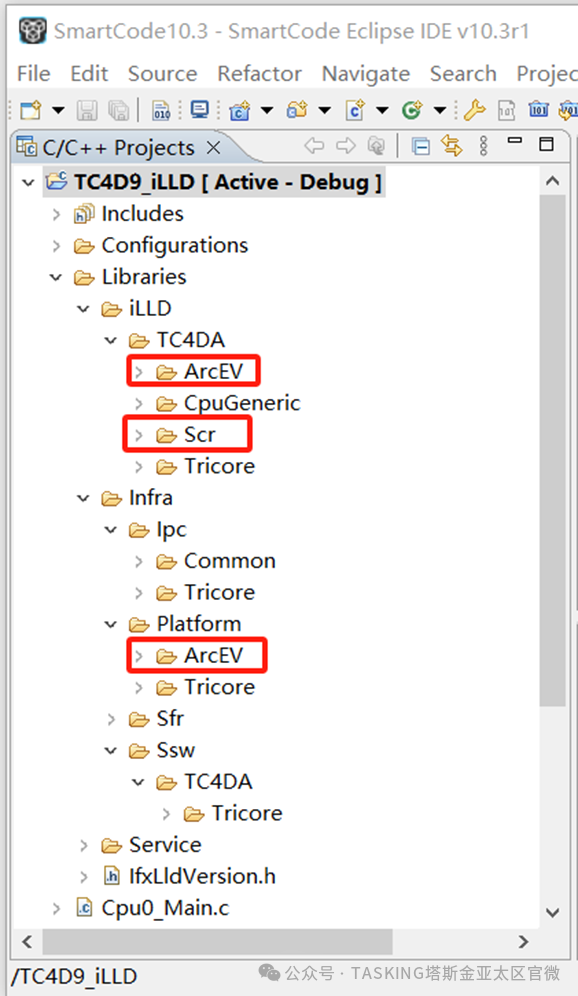

  接下来展开Libraries文件夹（见图7），可以见到PPU（ArcEV）和SCR的代码。SmartCode中，PPU和SCR代码需要用不同的编译器去处理，我们新创建的TriCore工程只能使用TriCore的代码，删除库中所有ArcEV和Scr的代码。

                图7 展开Libraries文件夹

2.2 工程配置

   接下来需要对工程属性进行配置，完成最基本的配置，工程才可以正常的进行编译。打开Properties选择C/C++ Build à Setting，打开编译器的设置选项，按步骤设置以下几个必须配置项。

2.2.1 添加头文件的路径

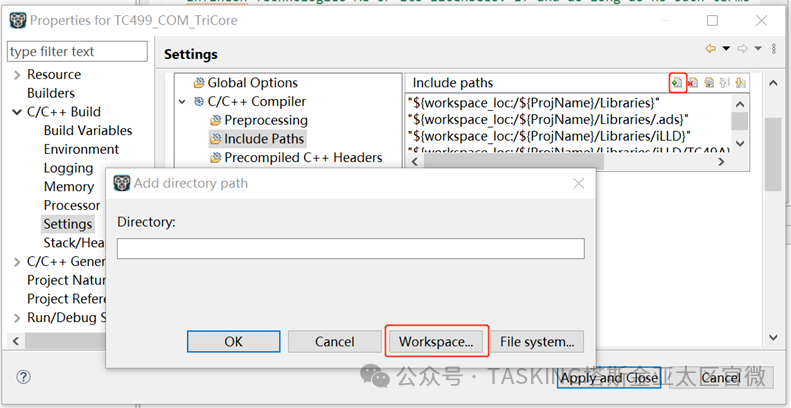

      TASKING SmartCode仍然是手动配置头文件，给用户一个灵活的选择。在编译器的选项中找到“Include Paths”，点击（见图8）小红框内的加号图标，添加头文件。之后会弹出一个小窗口“Add Directory path”，然后点击“Workspace”，选定好工程，展开头文件所在的每一个文件夹，如果电脑有小键盘，可以使用“ * ”键（乘号键），一次性展开。

                                                            图8 头文件包含路径添加

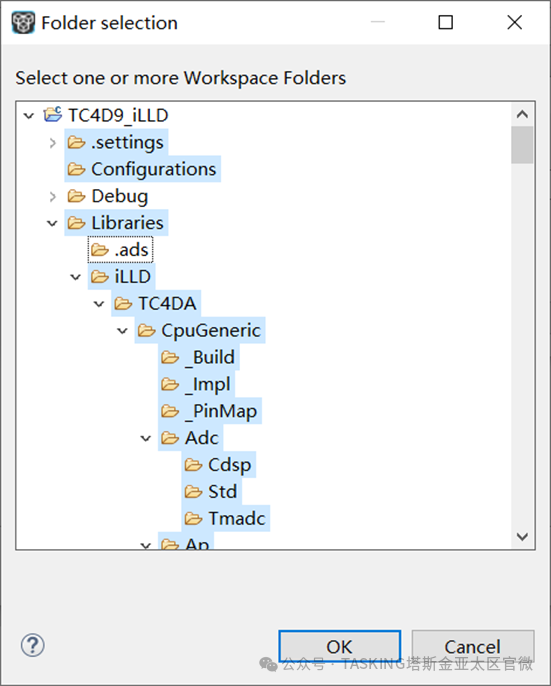

   选择好每一个展开的文件夹，保证没有遗漏（见图9）。注意，如果已经尝试编译过，不要选取“Debug”文件夹，也不要选取“.ads”文件夹。

                 图9 文件夹选择

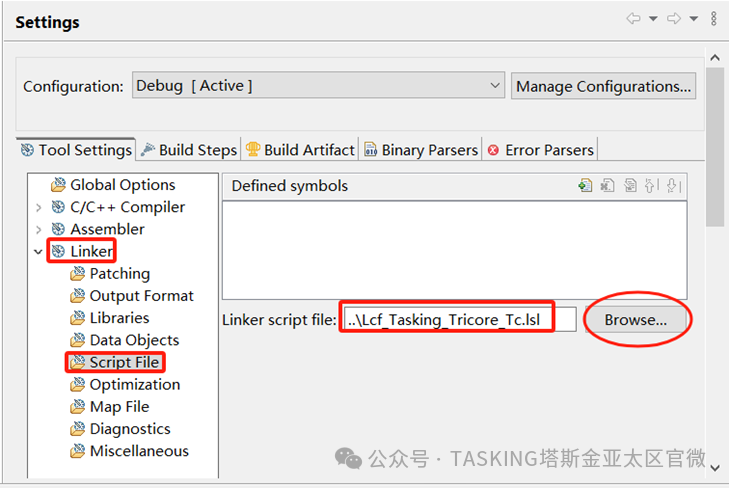

   打开Linker选项，找到选择“Script File”添加脚本文件.lsl的路径，点击“Browse”添加.lsl文件路径。建议，添加之后将绝对路径修改成相对路径，使用“..”代替工程所在的绝对路径。

                                                 图10 添加LSL文件

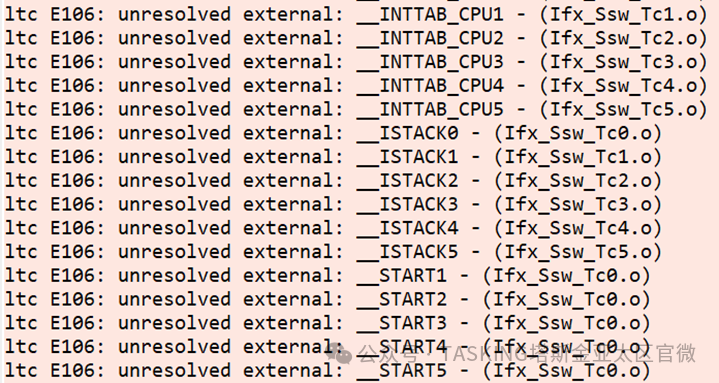

  如果没有在工程中添加.lsl文件，在链接的阶段会出现如图11所示的报错：

                     图11 没有链接脚本文件的报错

2.2.3 设置用户模式

   在ADS Limited工程的代码当中，启动文件调度了Ifx_Ssw_Infra.c文件中的一个函数void Ifx_Ssw_disableVirtualization(void)，这个函数操作了虚拟机。所以必须使能TC4x芯片的虚拟机特性，用户模式要设置成Hypervisor模式。如需了解更多细节，请阅读用书册的相关内。如图12添加“--user-mode=hypervisor”。

                                                                           图12 配置Hypervisor用户模式

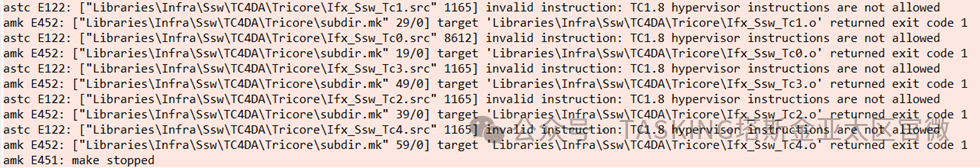

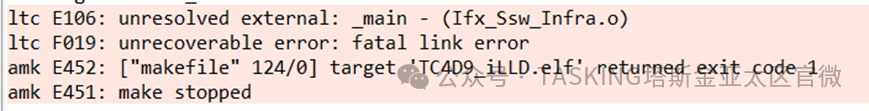

   假如没有将用户模式配置成Hypervisor，工程进行“Build”之后，会出现如图13所示的报错。

                            图13 没有配置Hypervisor报错信息

2.2.4 添加C++的库

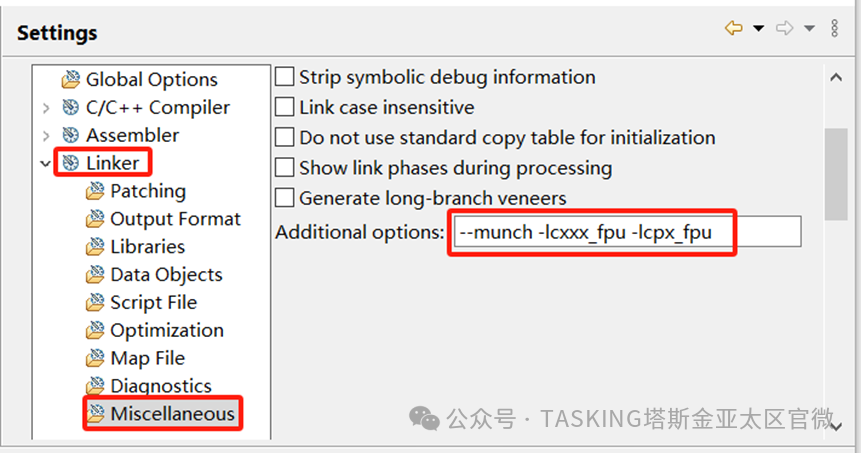

      TASKING SmartCode在工程中没有任何C++代码时，不会加载C++的库，而代码中调用了C++的初始化，在Linker选项中手动添加“--munch -lcxxx_fpu -lcpx_fpu”，否则也会引发报错。

                                                            图14 添加C++的库

                                                           图15 无C++库报错信息

2.2.5 小结
